グラフィックLCDモジュール

2025-06-08 14:34 — asano

テーマ

切手やら文具などを入れていた引き出しを整理していたところ何故かLCDモジュールが出てきました。


出てきたのはいいのですが素性がさっぱりわかりません。

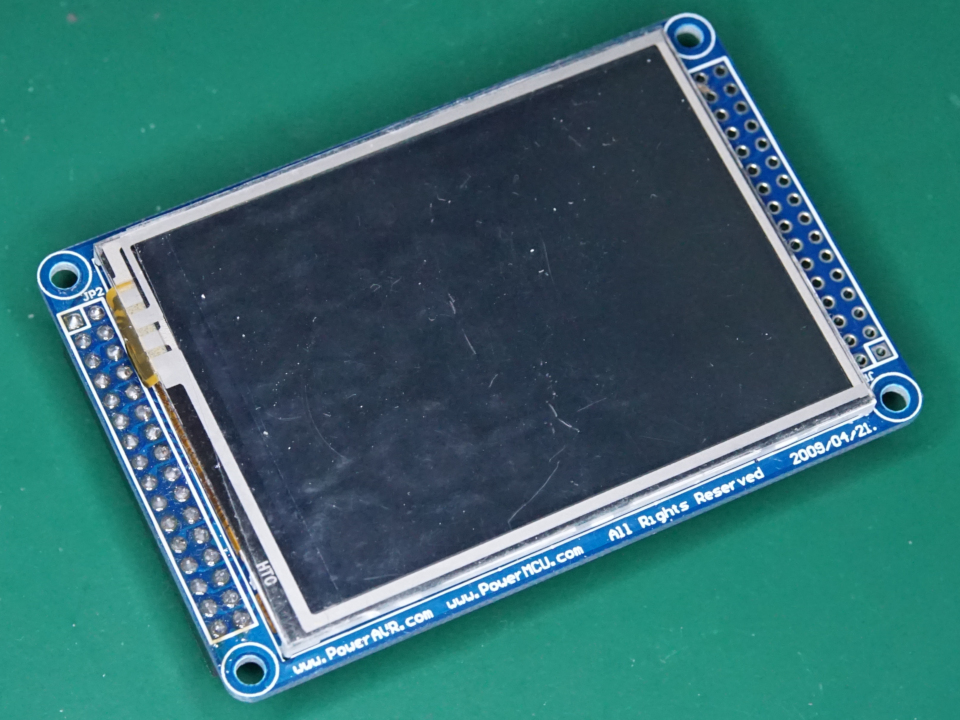

上部に「2.8 TFT Color LCD Module Rev 2.0」とあります。(写真では隠れています)

下部にある「www.PowerAVR.com」「www.PowerMCU.com」にアクセスしてみても応答なく、まぁ「2009/04/21」とあって16年前のものならサイトが無くなっていても不思議はありませんね。

他に型番にあたるような表示は見当たりません。

LCDの解像度も不明ですが、よくあるQVGA(320×240)あたりでしょうか。表面にはタッチパネルが付いているようです。

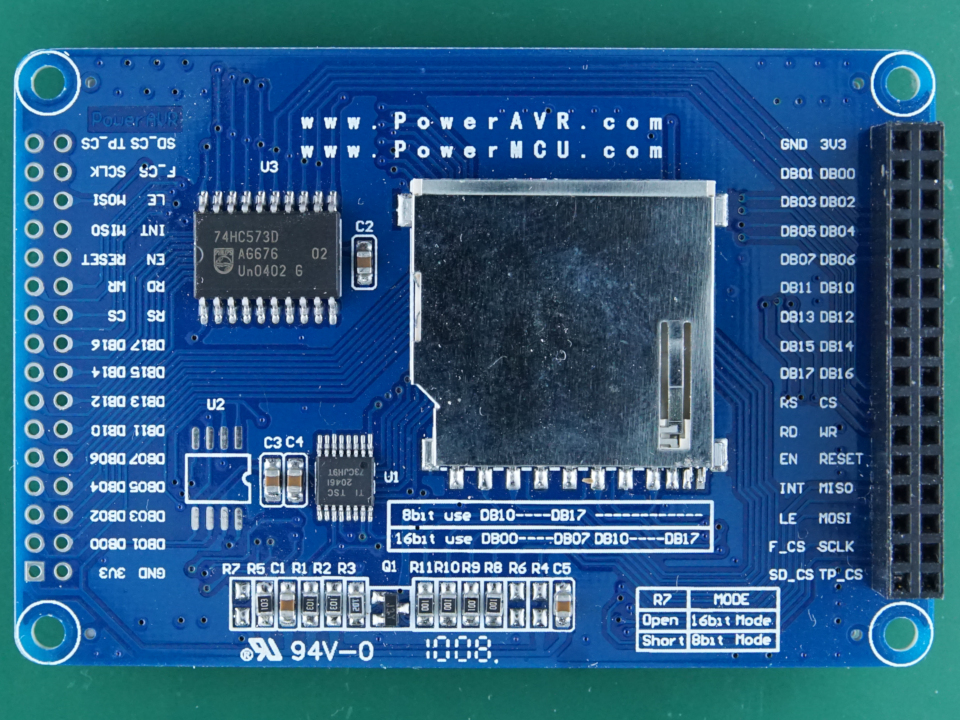

裏側にはSDカードスロットがありました。

コントローラICは残念ながら見当たりません。基板の表側、LCDの下あたりにありそうですが接着されているので簡単には見られそうにありません。

右側のコネクタ(2.54mmピッチでした)の横にはシルクがあるのでハードウェア的には何とかなるかもしれませんが、コントローラが何かわからないとソフトウェアはどうにもなりません。

シルクからはインターフェイスとして80系の8ビットバス・16ビットバスの他、SPIバスが少なくとも使えるようです。

もう少し情報が欲しいところですが、これいつ何のためにどこで買ったのか全く記憶が無いんですよね。福袋的ななにかに入っていたのかなぁ。

扱っていそうなショップとしてはaitendoあたりが可能性高そうなんで、ダメ元でサイト見てみたんですが案の定ありませんでした。まぁあそこ商品の入れ替わり速いんでそりゃそうでしょう。単独で引き出しに入っていたということは買ったにせよ福袋だったにせよいつか使おうと思ったはずで、そのとき資料ダウンロードしたりしていないかなぁ、探すの大変そうだけど……
