昨日のTrio64ビデオボードと一緒にもう1枚出てきていました。

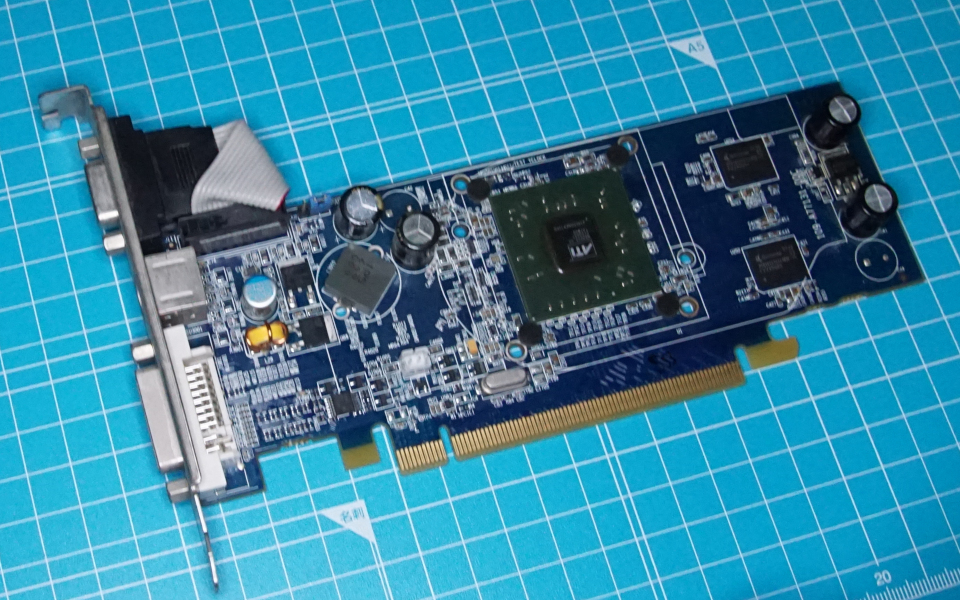

これがそのボードです。PCI-Express ×16のボードなのでだいぶ新しいボードですね。
左のコネクタは上からVGA, S-Video, DVI-Iです。
ファンは外されています。この状態で発見されたので、壊れて使用中止 ⇒ せっかくだからコントローラ拝んでおこうと取り外し ⇒ そのまま埋もれた あたりの経過をたどったのではないかと思います。

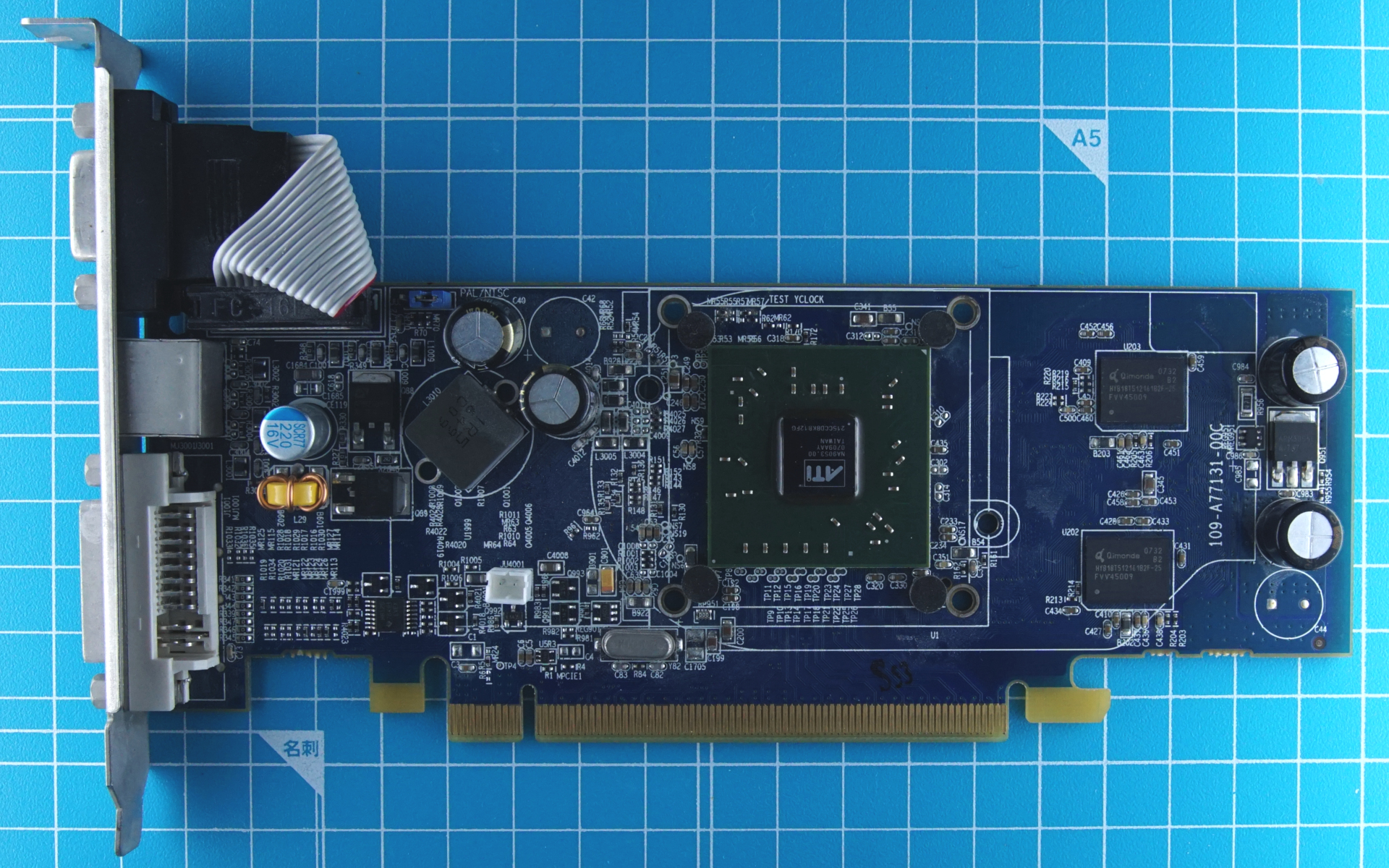

中央のATIロゴのがコントローラ、どうやら215CCDBKB12FGというのが型番のようです。
左側（コネクタ寄り）は電源関係と思われます。
右側に2つあるHYB18T512161B2F-25は512Mbit DDR2 SDRAMです。

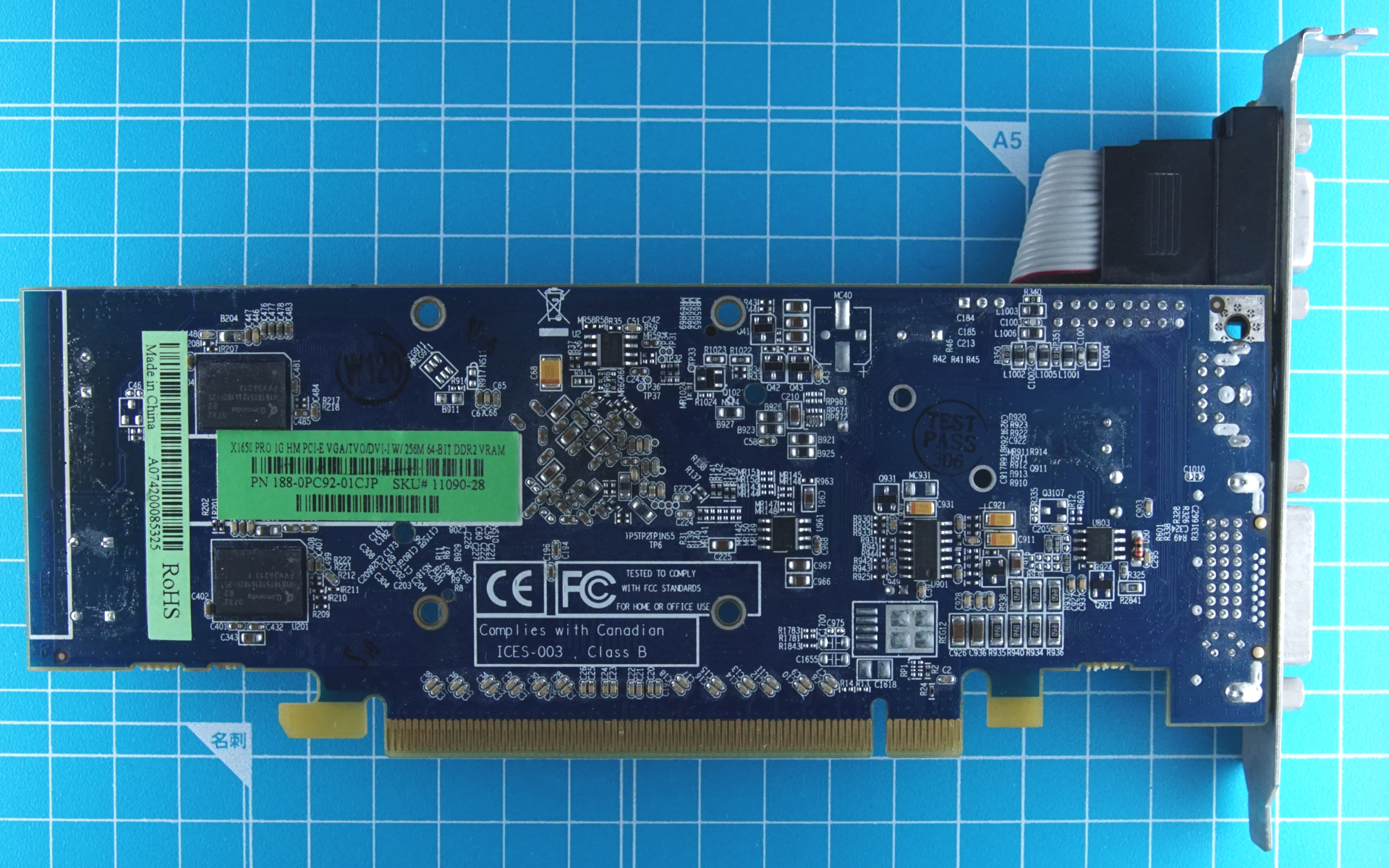

裏面にもSDRAMは実装されていました。合計4つなので256MBになりますね。Xorgで使っていたはずなのではっきり言ってこの容量は過剰です。この1/10でもまったく問題ないでしょう、さすがに1/100の2.5MBでは不足ですが……
ラベルには「X1650 PRO 1G HM PCI-E VGA/TVO/DVI-I W/ 256M 64-BIT DDR2 VRAM」とあります。
X1650 PROがモデル、PCI-EがホストI/F、VGA/TVO/DVI-Iは出力を表しています。W/以降はVRAMの情報で上で推測した通りです。×16品が4つなので64-BITはバス幅と考えると辻褄が合います。
残る1G HMは何でしょう?
以下、ちょっと余談
上でVRAM容量が過剰と書きましたが、PCI Expressに移行してから手頃なビデオボードがない状況です。
条件はXorgが動けばいい・WUXGA True Colorは欲しい・3Dなどはいらない・GPUも興味なし、程度なので基本チップセットやCPU内蔵で十分なのですがPC入替（その2）の最後に書いたような問題もあります。
それならということで外付けを選ぶと過剰性能なものばかり、PCIの頃にはいろいろあった（昨日のTrio64とか）のに……
そんなわけで X1650 ⇒ HD4350 ⇒ HD3450 と滅茶苦茶古い中古品を選び続けているのです。
グラフィックカードあれこれ
自分は当時、マイナーチェンジ前のX1600XTのフルハイト128bitDDR3のモデルを使っていて、X700からの乗り換えで結構早く感じました。このころのIntelとNVIDIAはXorgで問題が多くてATI一択だった気がする。サーバーにはX300SEを刺していた気が。
>残る1G HMは何でしょう?
1スロット厚、ハーフハイトモデルですね。最近は3.5スロット厚とか、ステーで固定しないと重量でスロットが壊れるとか、挙句に追加電源コネクタが燃えるとか、ちょっと勘弁してほしい。
>WUXGA True Colorは欲しい
この条件がなければVESA汎用ドライバでCPU内蔵GPUが使える可能性が高いんですけどね。ワイドスクリーンに対応した新しいVESA共通規格を策定してくれないだろうか。
>そんなわけで X1650 ⇒ HD4350 ⇒ HD3450 と滅茶苦茶古い中古品を選び続けているのです。
ローエンドはAMDはもうCPU内蔵しか作っていないし、新品だとGT730/GT740が終売してGT710一択しか存在しない。GT1030やRTX3050は一万円以上して、ローエンドの価格ではないがミッドレンジの性能でもないコスパの悪さ。
